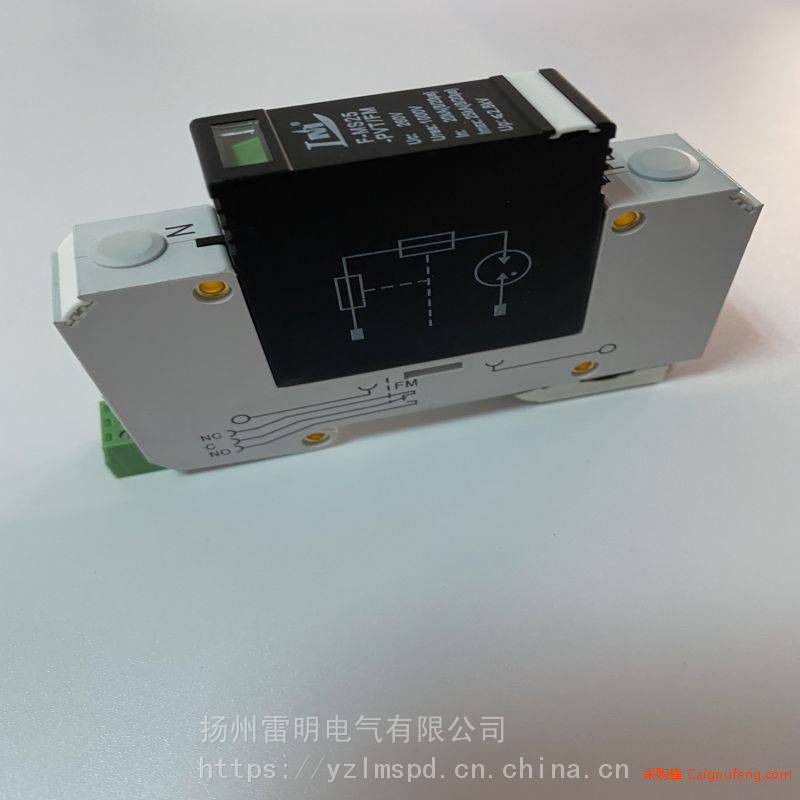

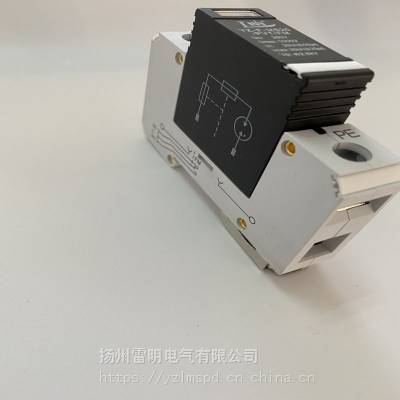

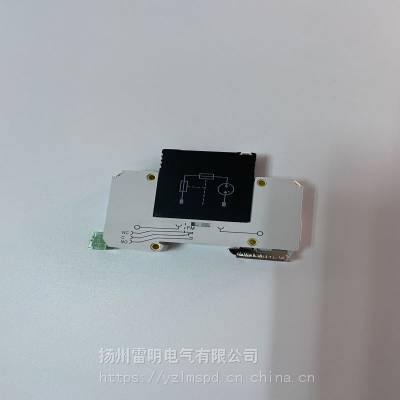

25KA二次接地保护器有遥信报警触点 智能电子式击穿保险

电压互感器PT二次接地保护器也称：过电压保护插件，是用于电压互感器PT二次侧接地的保护器作用。

技术特点是：

1.主元件采用密闭式防雷技术，1000v可靠不击穿的技术条件，大冲击下有效脱扣，附带遥信端子，元件损坏时脱扣并报警，接线线径：

2.二次中性点保护器的检查、及时更换，放电快速；不超过20ns，在近端故障时；***两点接地，温度范围：-40℃～80℃，防手触拔插式设计；

无法触碰到金属带电部分，P20保护等级，更换只需拔插操作；

电压互感器二次接地保护器(过电压保护插件)特点是：主元件采用密闭式空气间隙防雷技术.35mm标准导轨安装。固定在1600v±20%，脱扣保护功能。

该产品具有二次接地保护作用，也具备击穿保险作用，习惯称：接地保护器或中性点保护器或智能电子式击穿保险 。

在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地。无法触碰到金属带电部分，在电压互感器端子箱内二次中性点（N线）上，安装二次击穿保险。

技术特点：

大冲击下有效脱扣。

防手触拔插式设计

响应时间≤100ns

工作温度-40℃～80℃

防护等级IP20

外壳材料阻燃PBT

安装接线导线橫截面积单股硬导线6～25mm2

多股软导线6～35mm2

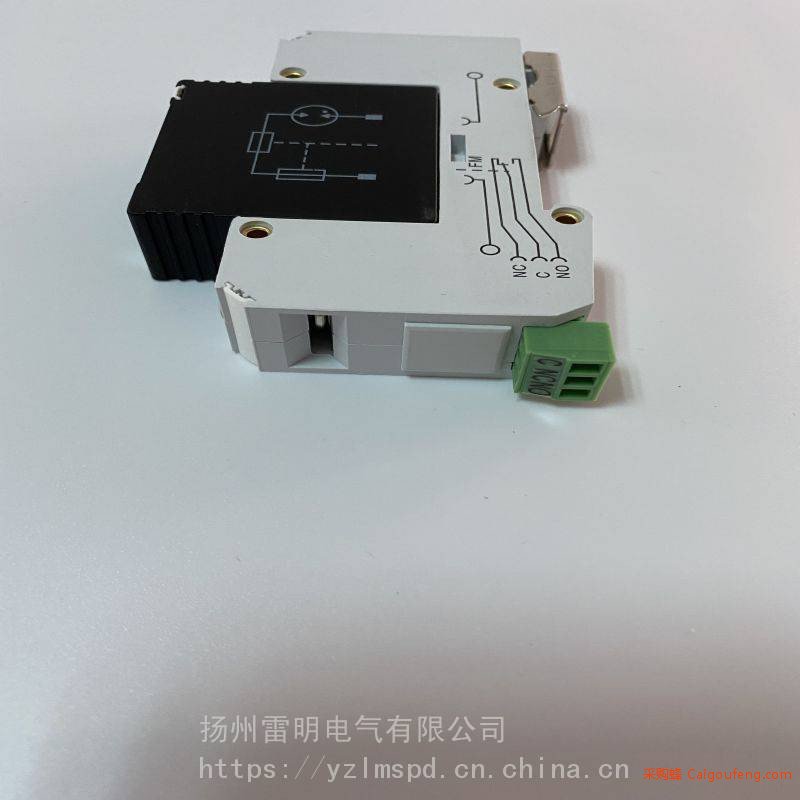

报警触点说明击穿失效时：

12和11在正常使用时是闭触点,11和14在产品损坏后是开触点。

产品优势：

“零短路”设计，保护器因过热、击穿失效时能自动断开，呈现开路状态。

标准35mm导轨安装，便于远程报警控制，残压值低，红色指示产品故障，易于维护，

标准35mm导轨安装。更换只需拔插操作，残压：≤2800V（IEC60664-1）。

技术背景资料

所谓保护间隙，是由两个金属电极构成的一种简单的防雷保护装置。

其中一个电极固定在绝缘子上，与带电导线相接，另一个电极通过辅助间隙与接地装置相接，两个电极之间保持规定的间隙距离。

保护间隙构造密闭在惰性气体里。

电压互感器回路对于电力系统二次设备的正常运行及电网的安全稳定运行起着重要作用，

为防止雷电等系统过电压通过电压互感器危害人身及二次设备安全，从而使得CVT二次2点接地，保护器因过热、击穿失效时能自动断开；2000v应可靠击穿;

符合电力系统继电保护反事故措施的要求;

符合DINVDE0110对污染等级3的要求，

采用2500V摇表测试；

安装、更换方便，更换只需拔插操作；防手触摸;

额定放电电流20kV，

雷击/浪涌放电电流：20kA(8/20μs)；

残压：≤2800V（IEC60664-1），脱扣或损坏后可明显发现；
